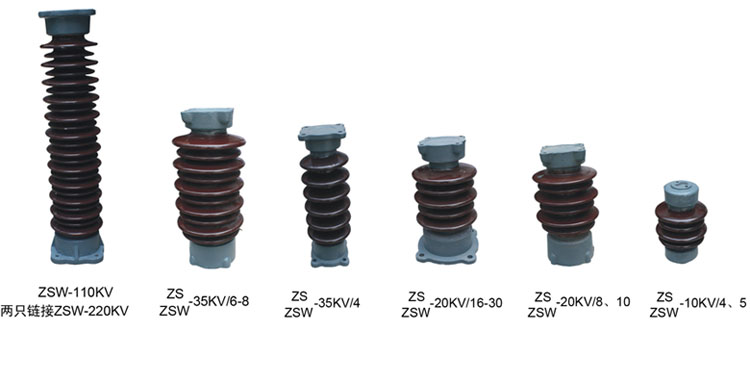

户外实心棒形支柱绝缘子用于工频交流电压10-500KV户外电站、变电所配电装置和电器设备中，作带电部分的绝缘和支持用。
绝缘子适用环境为-40~+40，部分产品可用于海拔高度为4000m的地区。产品分为普通形和耐污性两大类，耐污性可适用于中等、重及特重污区。
改系列绝缘子瓷件为实心结构，胶装部分采用柱体上砂结构，我厂的瓷配方先进，性能优异，经实际运行，可靠性非常高。上砂用的砂子是专用的经过严格工艺控制的造粒砂，具有与瓷体优良的结合性能和合理的膨胀系数，能有效地提高产品的机械强度。产品的法兰结构合理，受力时应力分布均匀。其材料为机械强度高的球墨铸铁，表面热镀锌。具有优良的抗锈蚀能力。胶装用水泥为高标号水泥，加上合理的养护工艺，使瓷的强度得到了充分的发挥。任何电压等级的产品皆为单柱式，具有结构简单，运行使用寿命长和维护工作量少等优点。为保证绝缘子的可靠性，本厂对产品进行逐只打击、超声波探伤和四向弯曲耐受负荷试验。
GB8287.1 高压瓷支柱绝缘子 技术条件
IEC 168 高压瓷支柱绝缘子

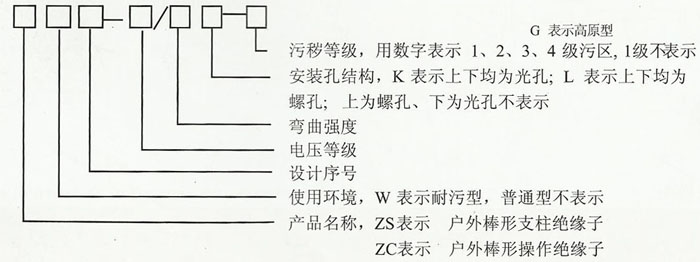

例1：zsw2-220/16k-3
表示户外棒形支柱绝缘子、耐污性、设计序号为2、220kv电压等级、16kN弯曲强度、上下法兰均为光孔、用于3级污区。
例2：ZSI-110/4L
表示户外棒形支柱绝缘子、普通型、设计序号为1、110kV电压等级、4kN弯曲强度、上下法兰均为螺孔、用于I级污区。
|
型号
|

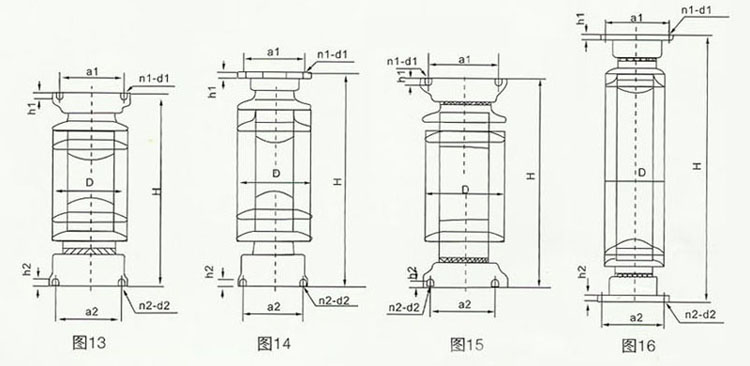

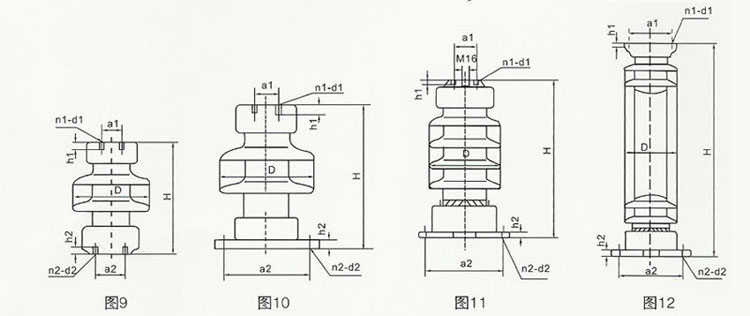

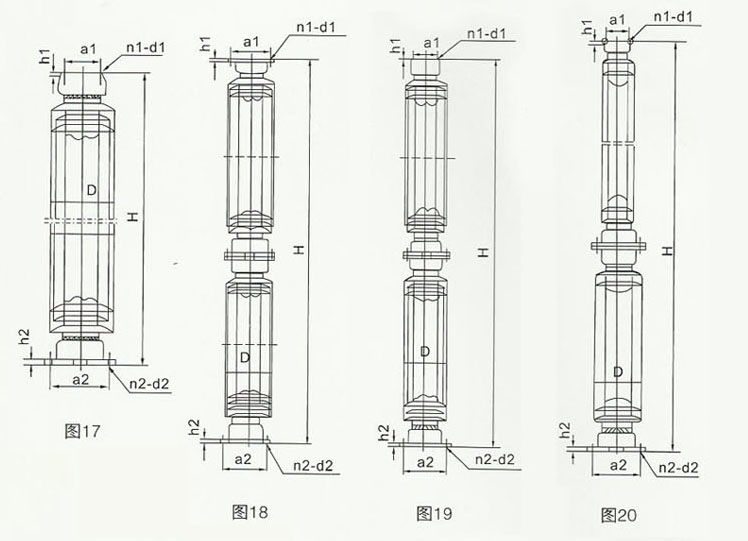

图号
|
额定电压KV
|
弯曲强度kN
|
扭转负荷Kn.m
|
爬电距离mm
|
需电金波冲击耐受电压kV
|
工频干耐受电压kV
|
工频湿耐受电压kV
|
重量kg
|
总高H
|
量大半径D
|
干弧距离mm
|
伞数
|
h1
|
h2
|
上部安装尺寸n1-d1-a1
|
下部分安装尺寸n1-d1-a1
|
|
ZS-10/5L
|
9
|
10
|
5
|
-
|
230
|
78
|
40
|
28
|
6
|
220
|
140
|
125
|
2
|
10
|
15
|
2-M8-36
|
4-M10-φ55
|
|
ZS-10/4
|
10
|
10
|
4
|
-
|
230
|
78
|
40
|
28
|
6
|
210
|
140
|
123
|
2
|
10
|
12
|
2-M8-36
|
2-φ12-φ130
|
|
ZS-20/10
|
12
|
20
|
10
|
-
|
400
|
150
|
75
|
50
|
18
|
350
|
180
|
224
|
4
|
15
|
20
|
4-M12-φ140
|
4-φ18-φ210
|
|
ZS-20/8
|
11
|
20
|
8
|
-
|
400
|
150
|
75
|
50
|
14.5
|
350
|
165
|
217
|
4
|
15
|
14
|
2-M12-76(中M16)
|
4-φ14-φ180
|
|
ZS-20/16
|
12
|
20
|
16
|
-
|
470
|
150
|
75
|
50
|
14.5
|
350
|
190
|
218
|
5
|
15
|
20
|
4-M12-φ140
|
4-φ18-φ210
|
|
ZS-20/30
|
12
|
20
|
30
|
-
|
470
|
150
|
75
|
50
|
32
|
400
|
205
|
222
|
5
|
15
|
25
|
4-M12-φ140
|
4-φ18-φ250
|
|
ZS-35/30-G
|
12
|
20
|
30
|
-
|
575
|
170
|
100
|
70
|
32.6
|
450
|
205
|
272
|
5
|
15
|
25
|
4-M12-φ140
|
4-φ18-φ225
|
|
ZS-35/6L
|
14
|
35
|
6
|
3
|
648
|
170
|
100
|
70
|
17
|
420
|
165
|
308
|
7
|
15
|
15
|
4-M12-φ140
|
4-M12-φ140
|
|
ZS-35/8
|
12
|
35
|
8
|
2
|
625
|
170
|
100
|
70
|
16
|
420
|
165
|
306
|
6
|
15
|
14
|
4-M12-φ140
|
4-φ14-φ180
|
|
ZS-35/4K
|
13
|
35
|
4
|
2
|
648
|
170
|
100
|
70
|
12
|
400
|
150
|
300
|
7
|
15
|
14
|
4-M14-φ140
|
4-φ14-φ140
|
|
型号
|
图号
|
额定电压KV
|
弯曲强度kN
|
扭转负荷Kn.m
|
爬电距离mm
|
需电金波冲击耐受电压kV
|
工频干耐受电压kV
|
工频湿耐受电压kV
|
重量kg
|
总高H
|
量大半径D
|
干弧距离mm
|
伞数
|
h1
|
h2
|
上部安装尺寸n1-d1-a1
|
下部分安装尺寸n1-d1-a1
|
|
ZSW-35/4K-2
|
13
|
35
|
4
|
1.2
|
875
|
185
|
100
|
80
|
13
|
445
|
150
|
345
|
10
|
12
|
14
|
4-φ14-φ140
|
4-φ14-φ140
|
|
ZSW2-35/4-4
|
17
|
35
|
4
|
1.8
|
1260
|
250
|
100
|
90
|
27
|
560
|
235
|
405
|
大5小4
|
20
|
14
|
4-M16-φ127
|
4-φ18-φ180
|
|
ZS-63/5
|
12
|
63
|
5
|
2
|
1160
|
325
|
175
|
140
|
38
|
710
|
180
|
565
|
11
|
15
|
20
|
4-M12-φ140
|
4-φ18-φ225
|
|
ZS-63/4
|
12
|
63
|
4
|
2
|
1104
|
325
|
175
|
140
|
29
|
760
|
170
|
627
|
10
|
15
|
14
|
4-M12-φ140
|
4-φ14-φ180
|
|
ZS-63/15K
|
13
|
63
|
15
|
4
|
1104
|
325
|
175
|
140
|
61
|
840
|
230
|
628
|
9
|
16
|
20
|
4-φ18-φ210
|
8-φ18-φ250
|
|
ZSQ-63/4-3
|
12
|
63
|
4
|
2
|
2010
|
325
|
175
|
140
|
50
|
850
|
235
|
705
|
15
|
15
|
20
|
4-M12-φ140
|
4-φ18-φ225
|
|
ZSW-63/8-2
|
12
|
63
|
8
|
4
|
1380
|
325
|
175
|
140
|
39
|
850
|
235
|
705
|
12
|
15
|
20
|
4-M12-φ140
|
4-φ18-φ225
|
|
ZSW-35/4-2
|
12
|
35
|
4
|
4
|
875
|
185
|
100
|
80
|
14
|
445
|
150
|
350
|
10
|
15
|
14
|
4-M12-φ140
|
4-φ14-φ180
|
|
ZSW3-35/4-2
|
14
|
35
|
4
|
4
|
875
|
185
|
100
|
80
|
13.5
|
445
|
150
|
351
|
10
|
15
|
15
|
4-M12-φ140
|
4-M12-φ140
|
|
ZSW2-35/10-4
|
17
|
35
|
10
|
2
|
1260
|
250
|
135
|
90
|
31.4
|
560
|
245
|
405
|
大5小4
|
20
|
14
|
4-M16-φ127
|
4-φ14-φ180
|
|
型号
|
图号
|
额定电压KV
|
弯曲强度kN
|
扭转负荷Kn.m
|
爬电距离mm
|
需电金波冲击耐受电压kV
|
操作波冲击湿耐受电压kv
|
工频干耐受电压kV
|
工频湿耐受电压kV
|
重量kg
|
总高H
|
量大半径D
|
干弧距离mm
|
h1
|
h2
|
上部安装尺寸n1-d1-a1
|
下部分安装尺寸n1-d1-a1
|
|
ZS-110/6
|
12
|
110
|
6
|
4
|
2016
|
450
|
-
|
262
|
185
|
47
|
1060
|
195
|
917
|
15
|
18
|
4-M12-φ140
|
4-M18-φ225
|
|
ZSW-110/6-2
|
12
|
110
|
6
|
4
|
3050
|
550
|
-
|
300
|
230
|
76
|
1200
|
245
|
1038
|
15
|
18
|
4-M12-φ140
|
4-M18-φ254
|
|
ZSW-110/10-4
|
17
|
110
|
10
|
4
|
3906
|
650
|
-
|
375
|
275
|
128.5
|
1400
|
280
|
1222
|
15
|
20
|
4-M12-φ140
|
8-M18-φ254
|
|
ZSW-220/6-3
|
17
|
220
|
6
|
6
|
6300
|
1050
|
850
|
525
|
460
|
164
|
2350
|
260
|
2001
|
13
|
20
|
4-M12-φ140
|
8-M18-φ254
|
|
ZSW-220/10-3
|
19
|
220
|
10
|
10
|
6300
|
1050
|
850
|
525
|
460
|
190
|
2300
|
285
|
1931
|
18
|
22
|
4-M18-φ225
|
8-M18-φ254
|
|
ZSW-220/8-3
|
18
|
220
|
8
|
8
|
7812
|
1175
|
950
|
525
|
510
|
227
|
2350
|
285
|
2279
|
20
|
22
|
4-M18-φ225
|
8-M18-φ254
|
|
ZSW-220/10-3
|
20
|
220
|
10
|
8
|
7812
|
1175
|
950
|
525
|
510
|
253
|
2350
|
310
|
2251
|
20
|
22
|
4-M18-φ225
|
8-M18-φ300
|
|
ZSW-220/16-3
|
18
|
220
|
16
|
6
|
6300
|
1050
|
850
|
525
|
460
|
232
|
2300
|
310
|
1878
|
20
|
22
|
4-M18-φ254
|
8-M18-φ300
|
|
ZSW-220/12.5-3
|
18
|
220
|
12.5
|
10
|
6300
|
1050
|
850
|
525
|
460
|
224
|
2300
|
310
|
1888
|
20
|
22
|
4-M18-φ225
|
8-M18-φ275
|
|
ZSW2-220/10-3
|
18
|
220
|
10
|
10
|
6300
|
1050
|
850
|
525
|
460
|
201
|
2400
|
290
|
2019
|
20
|
22
|
4-M18-φ225
|
8-M18-φ254
|
|
ZSW-220/8-3
|
18
|
220
|
8
|
10
|
6300
|
1050
|
850
|
525
|
460
|
209
|
2300
|
295
|
1913
|
18
|
22
|
4-M18-φ225
|
8-M18-φ254
|
|
ZS-220/4
|
20
|
220
|
4
|
2
|
3776
|
950
|
750
|
490
|
395
|
114
|
2120
|
230
|
1777
|
15
|
18
|
4-M12-φ140
|
4-M18-φ250
|
|
ZSW3-220/4-2
|
19
|
220
|
4
|
2
|
3500
|
1050
|
850
|
850
|
460
|
146
|
2300
|
245
|
1973
|
15
|
18
|
4-M12-φ140
|
4-M18-φ270
|
