户内支柱绝缘子用于额定电压6~35kV户内电站，变电所配电装置及电器设备，用以绝缘和固定导电部分。
绝缘子适用于周围环境温度为-40℃~+40℃，安装地点海拔高度普通型不超过1000m，高原型不超过4000m。
绝缘子按胶装结构分为外胶装，内胶装和联合胶装三种结构型式，绝缘子按额定电压与抗弯强度等级分类如下：

注：表中（）表示非标准等级

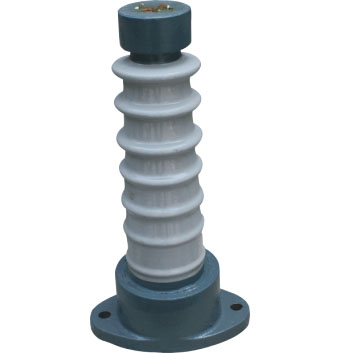

绝缘子由瓷件和上、下金属附件用胶合剂胶装而成。瓷件端面与金属附件胶装接触部位垫有弹性衬垫，瓷件胶装部位分别采用上砂、滚花、挖槽等结构，以保证机械强度、防止松动、扭转。瓷件表面均匀上白釉，金属附件表面涂灰磁漆。
绝缘子瓷件主体结构有空腔隔板（可击穿式）结构和实心（不可击穿式）结构两种。联合胶装支柱绝缘子一般属实心不可击穿式结构。后一种结构比前一种结构提高了安全可靠性，减少了维护测试工作量。
绝缘子瓷件外形有多棱或少棱两种，多棱形增加了沿面距离，电气性能优于少棱形，除将逐步淘汰的外胶装支柱绝缘子外，其余产品均为多棱形。
内胶装结构，由于金属附件胶入瓷件孔内，相应的增加了绝缘距离，提高了电气性能，同时也缩小了安装时所占空间位置，但由于内胶装对提高机械强度不利，故机械强度要求较高的绝缘子，宜采用联合胶装（即上附件采用内胶装，下附件采用外胶装）。

户内支柱绝缘子按国标GB8287.1~8287.2《高压支柱瓷绝缘子》制造。

Z——户内外胶装支柱绝缘子；
ZN——户内内胶装支柱绝缘子；
ZL——户内联合胶装支柱绝缘子；
对于外胶装支柱绝缘子，破折号前字母L表示多棱式，字母A、B、D表示机械破坏负荷分别为3.75，7. 5，20kN。字母后分数，分子表示额定电压千伏数，分母为机械破坏负荷kN数。
N——内胶装上下附件为单螺孔者；
Y——外胶装和联合胶装下附件为圆形者；
T——外胶装下附件为椭圆形者；
F——外胶装下附件为方形者；
G——高原型（老产品为GY）

型号	图号	主要尺寸mm														重量kg
		H	D	h1	h2	h3	h4	h5	d1	d2/b	d3	d4	d5	a1	a2
ZA-6Y	10-1	165	86	27	36	6	13	20	62	106	2-M6	M10	M12	36	-	2.1
ZA-6T	10-2	165	86	27	36	6	13	10	62	110	2-M6	M10	2-Φ12	36	135	2.3
ZB-6Y	10-1	185	106	38	48	7	18	22	82	129	2-M10	M16	M16	46	-	4.2
ZB-6T	10-2	185	106	38	46	7	18	12	82	140	2-M10	M16	2-Φ15	46	175	4.9
ZA-10Y	10-1	190	86	27	36	6	13	20	66	110	2-M6	M10	M12	36	-	2.25
ZA-10T	10-2	190	86	27	36	6	13	10	62	110	2-M6	M10	2-Φ12	36	135	2.5
ZB-10Y	10-1	215	106	38	48	7	18	22	82	129	2-M10	M16	M16	46	-	4.6
ZB-10T	10-1	215	106	38	46	7	18	12	82	140	2-M10	M16	2-Φ15	46	175	5.24
ZLD-10F	10-3	215	110	46	65	14	22	18	160	160	4-M12	M16	4-Φ15	76	125	9.5
10kv/3.75kN	10-1	190	110	27	36	6	13	20	66	110	2-M6	M10	M12	36	-	2.8
10kv/7.5kN	10-2	215	126	38	48	7	18	12	82	135	2-M10	M16	2-Φ15	46	175	6.0
10kV/20kN	10-3	215	110	46	65	14	22	18	160	192	4-M12	M16	4-Φ15	76	155	10.9
10kv/20kN	10-3	215	110	46	65	14	22	18	160	160	4-M12	M16	4-Φ15	76	125	10.9
ZLD-20F	10-4	315	143	46	80	14	22	18	128	195	4-M12	M18	4-Φ18	76	155	16

型号	额定电压kv	工频电压kv r.m.s≮		全波冲击耐受电压kV peak≮	抗弯及抗拉破坏负荷kN ≮	公称爬电距离mm
		干耐受	击穿	60
ZA-6Y	6	36	58	60	3.75	-
ZA-6T	6	36	58	60	3.75	-
ZB-6Y	6	36	58	60	7.50	-
ZB-6T	6	36	58	80	7.50	-
ZA-10Y	10	47	75	80	3.75	-
ZA-10T	10	47	75	80	3.75	-
ZB-10Y	10	47	75	80	7.50	-
ZB-10T	10	47	75	80	7.50	-
ZLD-10F	10	47	75	80	20	-
10kv/3.75kN	10	47	75	80	3.75	-
10kv/7.5kN	10	47	75	80	7.50	230
10kV/20kN	10	47	75	80	20	230
10kv/20kN	10	47	75	80	20	上下法兰均为球铁
ZLD-20F	20	75	-	125	20	-

产品型号	工厂代号	图号	主要尺寸mm							机械破坏负荷kN		工频电压KV		雷电冲击耐受电压KV	参考重量kg
			H	D	d1	d2	d3	a1	a2	弯曲	拉伸	干耐受	击穿
ZA-35Y	P2216	1	380	120	M10	M8	M16	36	36	3.75	3.75	100	175	185	6.8
ZA-35T	P2217	2	380	120	M10	M8	/	/	175	3.75	3.75	100	175	185	7.2

产品型号	工厂代号	图号	主要尺寸mm							机械破坏负荷kN		工频电压KV		雷电冲击耐受电压KV	参考重量kg
			H	D	d1	d2	d3	a1	a2	弯曲	拉伸	干耐受	击穿
ZC-10F	P2218	1	225	135	M16	M10	15	66	140	12.5	12.5	42	74	75	8.0
ZD-10F	P2219	1	235	170	M16	M12	15	76	155	155	20	42	74	75	12.2
ZD-20F	P2220	2	315	180	M18	M12	18	76	175	175	20	68	119	125	16.5
