户内支柱绝缘子用于额定电压6~35kV户内电站,变电所配电装置及电器设备,用以绝缘和固定导电部分。
绝缘子适用于周围环境温度为-40℃~+40℃,安装地点海拔高度普通型不超过1000m,高原型不超过4000m。
绝缘子按胶装结构分为外胶装,内胶装和联合胶装三种结构型式,绝缘子按额定电压与抗弯强度等级分类如下:
额定电压
kV |
抗弯强度kN |
||
外胶装 |
内胶装 |
联合胶装 |
|
6 |
3.75,7.5 |
4 |
— |
10 |
3.75,7.5,20 |
4,(7),8,16 |
4 |
20 |
20 |
— |
30 |
35 |
— |
(7.5) |
4,(7.5),8 |
注:表中()表示非标准等级
绝缘子由瓷件和上、下金属附件用胶合剂胶装而成。瓷件端面与金属附件胶装接触部位垫有弹性衬垫,瓷件胶装部位分别采用上砂、滚花、挖槽等结构,以保证机械强度、防止松动、扭转。瓷件表面均匀上白釉,金属附件表面涂灰磁漆。
绝缘子瓷件主体结构有空腔隔板(可击穿式)结构和实心(不可击穿式)结构两种。联合胶装支柱绝缘子一般属实心不可击穿式结构。后一种结构比前一种结构提高了安全可靠性,减少了维护测试工作量。
绝缘子瓷件外形有多棱或少棱两种,多棱形增加了沿面距离,电气性能优于少棱形,除将逐步淘汰的外胶装支柱绝缘子外,其余产品均为多棱形。
内胶装结构,由于金属附件胶入瓷件孔内,相应的增加了绝缘距离,提高了电气性能,同时也缩小了安装时所占空间位置,但由于内胶装对提高机械强度不利,故机械强度要求较高的绝缘子,宜采用联合胶装(即上附件采用内胶装,下附件采用外胶装)。
户内支柱绝缘子按国标GB8287.1~8287.2《高压支柱瓷绝缘子》制造。
Z——户内外胶装支柱绝缘子;
ZN——户内内胶装支柱绝缘子;
ZL——户内联合胶装支柱绝缘子;
对于外胶装支柱绝缘子,破折号前字母L表示多棱式,字母A、B、D表示机械破坏负荷分别为3.75,7. 5,20kN。字母后分数,分子表示额定电压千伏数,分母为机械破坏负荷kN数。
N——内胶装上下附件为单螺孔者;
Y——外胶装和联合胶装下附件为圆形者;
T——外胶装下附件为椭圆形者;
F——外胶装下附件为方形者;
G——高原型(老产品为GY)

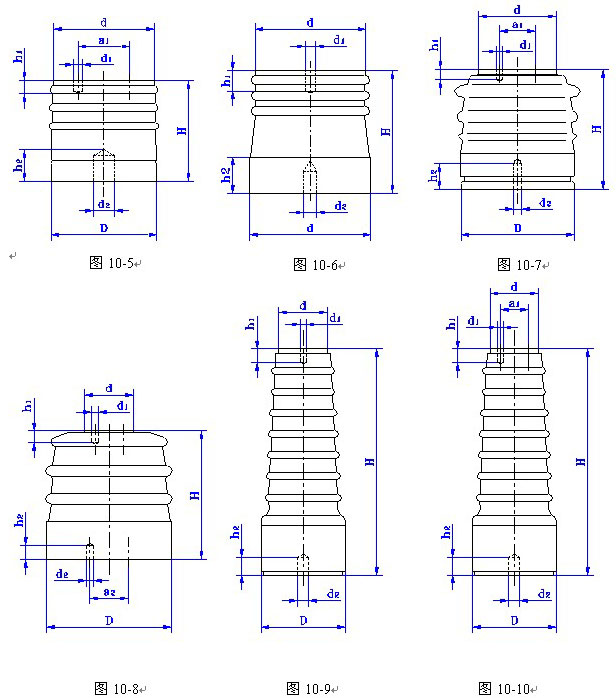

五、外形及安装尺寸
型号
|
图号
|
主要尺寸mm
|
重量kg
|
||||||||
H
|
D
|
h1
|
h2
|
d
|
d1
|
d2
|
a1
|
a2
|
|||
ZN-6/4
|
10-6
|
100
|
78
|
18
|
20
|
60
|
2-M8
|
M12
|
18
|
-
|
1.25
|
|
10-6
|
100
|
78
|
18
|
20
|
60
|
M12
|
M12
|
-
|
-
|
1.25
|
ZN-10/4
|
10-6
|
120
|
82
|
18
|
20
|
62
|
2-M8
|
M12
|
18
|
-
|
1.6
|
ZN-10/8
|
10-6
|
120
|
100
|
18
|
25
|
82
|
2-M10
|
M16
|
24
|
-
|
2.55
|
ZN-10/8N
|
10-6
|
120
|
100
|
18
|
25
|
82
|
M16
|
M16
|
-
|
-
|
2.55
|
ZN-10/16
|
10-7
|
170
|
160
|
18
|
30
|
100
|
2-M12
|
M20
|
36
|
-
|
8.0
|
|
10-8
|
205
|
190
|
15
|
20
|
68
|
4-M12
|
4-M16
|
40
|
65
|
15.0
|
|
10-9
|
320
|
130
|
20
|
40
|
70
|
M10
|
M16
|
-
|
-
|
8.1
|
|
10-10
|
320
|
130
|
25
|
75
|
80
|
2-M10
|
M16
|
30
|
-
|
10.1
|
型号
|
额定电压kv
|
工频电压kv r.m.s≮
|
全波冲击耐受电压kv peak ≮
|
抗弯及抗拉破坏负荷kN ≮
|
|
干耐受
|
击穿
|
||||
ZN-6/4
|
6
|
36
|
58
|
60
|
4
|
|
6
|
36
|
58
|
60
|
4
|
ZN-10/4
|
10
|
47
|
75
|
80
|
4
|
ZN-10/8
|
10
|
47
|
75
|
80
|
8
|
ZN-10/8N
|
10
|
47
|
75
|
80
|
8
|
ZN-10/16
|
10
|
47
|
75
|
80
|
16
|
|
20
|
75
|
120
|
125
|
30
|
|
35
|
110
|
-
|
195
|
75
|
|
35
|
110
|
-
|
195
|
75
|
