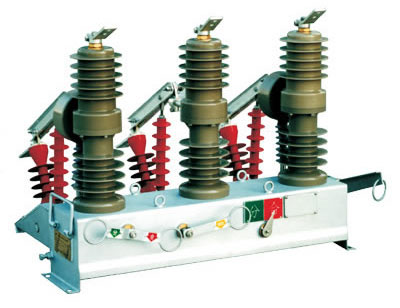

ZW32-12G型户外高压真空断路器—隔离开关组合电器
|
|
◎概述
|
主要用途ZW32-12系列柱式户外真空高压断路器是三相交流50Hz,额定电压12KV的户外高压开关设备，适合于开断，关全城市或者农村配电系统的负 荷电流，过载电流和短路电流。
|
|

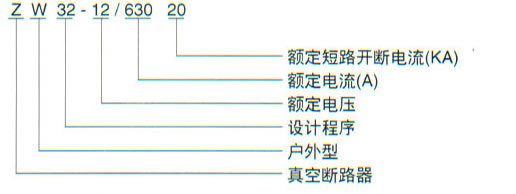

◎型号意义
|
|
|
◎主要技术参数
|
|
项目
|
单位
|
ZW32-12/T400-12.5
|
ZW32-12/T630-16
|
ZW32-12/T630-20
|
|
额定电压
|
KV
|
12
|
|
额定电流
|
A
|
400
|
630
|
630
|
|
额定短路开断电流
|
KA
|
12.5
|
16
|
20
|
|
额定短路关合电流（峰值）
|
31.5
|
40
|
50
|
|
额定峰值耐受电流
|
31.5
|
40
|
50
|
|
额定短路耐受电流
|
12.5
|
16
|
20
|
|
额定短路持续时间
|
S
|
4
|
|
额定绝
缘水平
|
雷电冲击耐压
|
Kv
|
相间、 对地75、 断口85
|
|
lmin工频耐压
|
|
|
额定操作顺序
|
|
分-0.3s-合分-180s-合分（电动机构）
|
|
额定短路开断电流次数
|
次
|
30
|
|
机械寿命
|
10000
|
|
额定操作电压（分合线圈）
|
V
|
Dc220 110 Ac220 110
|
|
动静触头允许磨损厚度
|
mm
|
3
|
|
过电流脱扣器额定电流
|
A
|
5
|
|
电流互感器电流比
|
|
200/5 400/5 600/5
|
|
触头开柜
|
mm
|
9±1
|
|
角头超程
|
2±0.5
|
|
平均分闸速度
|
mm
|
|
|
平均合闸速度
|
0.6±0.2
|
|
分闸时间
|
m/s
|
30-60
|
|
合闸时间
|
20-40
|
|
合闸弹跳时间
|
≤2
|
|
三相分合闸同期性
|
≤2
|
|
每相回路直阻
|
ms
|
≤80
|
|
储能
电机
|
额定电压
|
V
|
-220
|
|
额定功率
|
W
|
200
|
|
储能时间
|
S
|
≤8
|
|
质量
|
kg
|
85
|

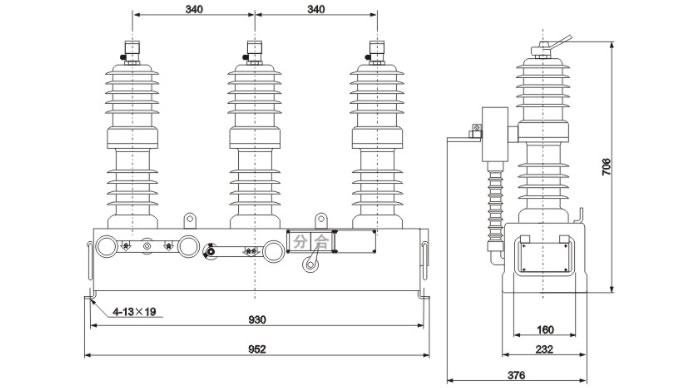

◎外形安装尺寸
|
|
|
|
