ZW8-12G系列户外高压真空断路器

如果您有任何问题可以联系我们！
联系我们

电话：13362797389   15325038558

扫一扫，加我为朋友
扫一扫，加我为朋友
  • 详细信息
详细信息

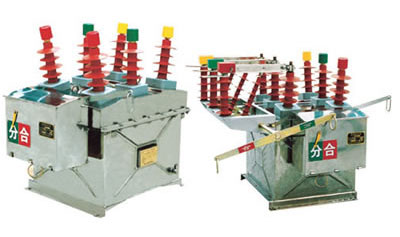

ZW8-12G系列户外高压真空断路器

◎概述

主要用途ZW8-12/T型户外高压真空断路器（以下简称断路器）用于交流50Hz、电压10-12KV的三相电力系统，作为分断、关合负荷电流之用、具有过载及短路保护功能。

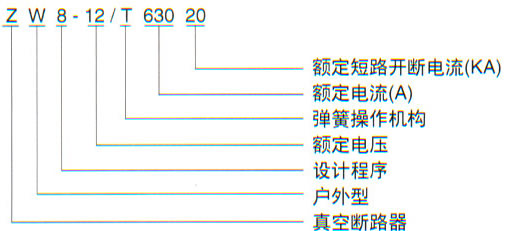

◎型号意义
◎主要技术参数
序号
名称
单位
数据
1
额定电压
KV
12
2
额定绝缘水平
lmin工频耐压
干式
42
湿式
34
雷电冲击耐压(峰值)
75
3
额定电流
A
630 、400、 200
4
额定短路开断电流
KA
20 、16 、12.5
5
额定操作顺序
分-0.3s-合分-180s-合分
6
额定短路开断电流次数
次
30
7
额定短路关合电流(峰值)
KA
50
8
额定峰值耐受电压
9
额定短时耐受电流
20
10
额定短路持续时间
S
4


11
分闸时间
（分励脱扣）
操作电压
M/S
15-50
额定操作电压
操作电压
30-60
12
合闸时间
25-60
13
全开断时间
≤100
14
燃弧时间
≤20
15
机械寿命
次
1000
16
合闸功
J
70
17
储能电机额定输入功率
W
≤250
18
额定操作电压及辅助回路额定电压
V
DC220/110/24
AC220/110/24
19
额定电压下储能时间
S
＜10
20
过电流脱扣器
额定电流
A
5
脱扣电流准确度
%
±10

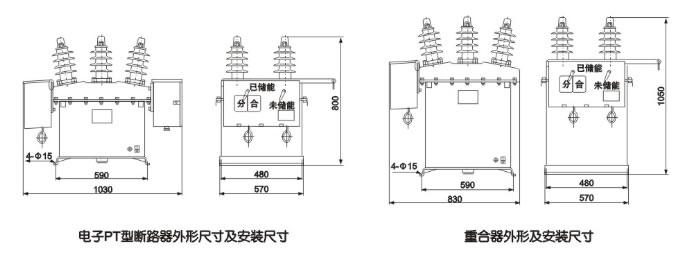

◎外形安装尺寸
