ZW7-40.5型户外高压真空断路器

如果您有任何问题可以联系我们！
联系我们

电话：13362797389   15325038558

扫一扫，加我为朋友
扫一扫，加我为朋友
  • 详细信息
详细信息

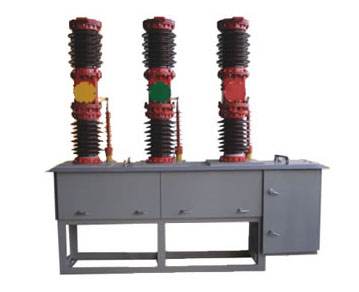

ZW7-40.5型户外高压真空断路器

◎概述
主要用途ZW7-40.5型户外高压真空断路器（以下简称断路器）用于交流50Hz,电压40.5kv的三相电力系统，作为分断关合负荷电流，过载电流及短路电流之用。

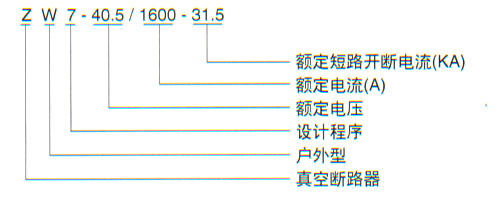

◎型号意义
◎主要技术参数
序号
名称
单位
数据
1
额定电压
KV
40.5
额定绝缘水平
lmin工频耐压
干式
95
湿式
80
2
雷电冲击耐压(峰值)
185
3
额定电流
A
1250;1600;2000
4
额定短路开断电流
KA
20;25;31.5
5
额定操作顺序
分-0.3s-合分-180s合分
6
额定短路开断电流次数
次
12
7
额定短路关合电流(峰值)
KA
50;63;80
8
额定峰值耐受电压
9
额定短时耐受电流
20;25;31.5
10
额定短路持续时间
S
4
11
平均分闸速度
m/s
1.5±0.2
12
平均合闸速度
0.7±0.2
13
触头合闸弹跳时间
ms
≤2
14
三相合（分）闸同期性时差
≤2
15
合闸时间
≤150
16
分闸时间
≤60
17
机械寿命
次
10000
18
额定操作电压及辅助回路额定电压
V
DC 110/220
AC 110/220
19
每相同路直相（不含互感器）
μΩ
≤100
20
动静触头允许磨损厚度
3
21
重量
800

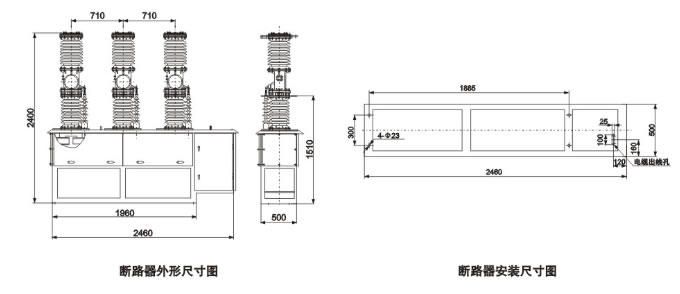

◎外形安装尺寸

ZW7-40.5型户外高压真空断路器
