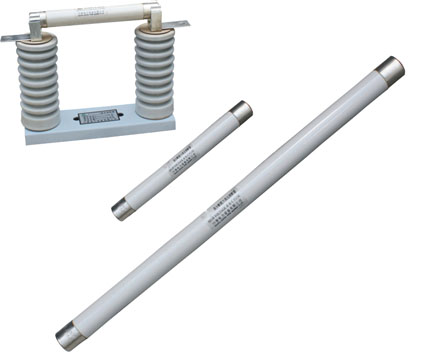

高压互感器保护用高压限流熔断器XRNP
本产品适用于户内交流50Hz，额定电压3.6-40.5KV系统作为电压互感器的过载及短路保护之用。（通过了国家高压电器质量监督检测中心型式试验，产品符合GB15166.2和IEC282-1）。
1、分断能力高，开断电流可达63KV。
2、功耗小、升温低。
3、动作特别快，安一秒特性要比国内目前生产的同类产品动作快，例如额定电流100A的熔断体，通以1000A预期电流，弧前时间不超0.1S。
4、安-秒特性误差小于±10%。
5、配有弹簧式撞击器，该撞击器具有接触面大，压强小等有点。因此，在推动开关联动锁动作时，不会产生将开关与撞针接触面打碎或击穿的情况发生。
6、规格标准化。
7、有较大的限流作用。
8、能可靠开断电流至额定开断电流之间的任何故障电流。另外，还可根据用户需求，生产各类非标准产品。
|
3.6/40.5Kv（I）型熔断件（d=φ25mm）
|
||||
|
型号
|
额定电压KV
|
额定电流A
|
长度L（mm）
|
额定开断电流KA
|
|
XRNP1
|
3.6
7.2
12
|
0.2
|
195
|
50
|
|
0.3
|
||||
|
0.5
|
||||
|
1
|
||||
|
2
|
||||
|
3.15
|
||||
|
4
|
||||
|
XRNP1
|
24
|
0.2
|
354
|
|
|
0.3
|
||||
|
0.5
|
||||
|
1
|
||||
|
2
|
||||
|
3.15
|
||||
|
XRNP1
|
40.5
|
0.2
|
465
|
|
|
0.3
|
||||
|
0.5
|
||||
|
1
|
||||
|
2
|
||||
|
3.15
|
||||
|
3.6/40.5Kv（Ⅱ）型熔断件（d=φ51mm）
|
||||
|
型号
|
额定电压KV
|
额定电流A
|
长度L（mm）
|
额定开断电流KA
|
|
XRNP2
|
3.6
7.2
12
|
0.5
|
192
|
50
|
|
1
|
||||
|
2
|
||||
|
3.15
|
||||
|
5
|
||||
|
7.5
|
||||
|
10
|
||||
|
XRNP2
|
24
|
0.5
|
367
|
|
|
1
|
||||
|
2
|
||||
|
3.15
|
||||
|
5
|
||||
|
7.5
|
||||
|
XRNP2
|
40.5
|
0.5
|
442
|
|
|
1
|
||||
|
2
|
||||
|
3.15
|
||||
|
5
|
||||
