FZW32-12/T630-20系列户外交流高压真空断路器负荷开关
|
|
◎概述
|

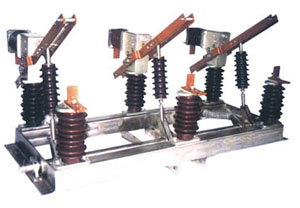

主要用途FZW32-12/T630-20型户外高压隔离真空负荷开关是新一代高压电器产品。经严格的型式试验和长期试运行考核。各项技术性能指标全部达到GB-3804IEC标准。该产品主要为城网农网建设的改造而设计，适用额定电压12KV。三相交流50HZ的供电网络中，该产品底架采用不锈钢材料或热镀锌外加防紫外线保护涂料的碳钢，确保了机体在户外环境下的正常运行，零部件采用不锈钢材料，确保了负荷开关的耐用性，稳定性和防水 防盐雾等性能该产品具有体积小 重量轻 外型美观 操作简便 高参数，开断能力大，安全可靠，电寿命长，可频繁操作。少维护 断口明显等级具显著的特点。操作方式采用单杆式手动操作，也可采用电动，远控操作。
|
|
◎主要技术参数
|
|
负荷开关主要技术参数
|
序号
|
名称
|
单位
|
参数
|
|
1
|
额定电压
|
KV
|
12
|
|
2
|
额定频率
|
HZ
|
50
|
|
3
|
额定电流
|
A
|
630
|
|
4
|
额定有功负载开断电流
|
A
|
630
|
|
5
|
额定才环开断电流
|
A
|
630
|
|
6
|
5%额定有功负载开断电流
|
A
|
31.5
|
|
7
|
额定电缆充电开断电流
|
A
|
10
|
|
8
|
1min工频耐受电压：真空
|
|
|
|
断口相关 相对地/隔离断
|
KV
|
42/48
|
|
9
|
雷电冲击耐受电压；相向相对
|
|
|
|
地/隔离断口
|
KV
|
75/85
|
|
10
|
额定短时耐受电流（热稳定）
|
KA
|
20
|
|
11
|
额定短路持续时间
|
S
|
4
|
|
12
|
额定峰值受电流（动稳定）
|
KA
|
50
|
|
13
|
额定短路关合开关
|
KA
|
50
|
|
14
|
机械寿命
|
次
|
10000
|
|
15
|
真空灭弧室触头允许磨损厚度
|
mm
|
0.5
|
|
16
|
手动操作力矩
|
Nm
|
≤200
|
|
17
|
额定空载变压器开断容量
|
KVA
|
1600
|
|
18
|
额定开断电容器组电流
|
A
|
100
|
二.负荷开关真空灭弧室装置配调整技术参数
|
序号
|
名称
|
单位
|
参数
|
|
1
|
触头开距
|
mn
|
5=1
|
|
2
|
平均分闸速度
|
m/s
|
1.1=0.2
|
|
3
|
三相分闸不同期
|
ms
|
＜5
|
|
4
|
三相合闸不同期
|
ms
|
＜5
|
|
5
|
带电体之间及相对地距离
|
mn
|
＞200
|
|
6
|
辅助同睡电阻
|
μΩ
|
＞400
|
三.隔离刀装置配调整技术参数
|
序号
|
名称
|
单位
|
参数
|
|
1
|
隔离刀正压力
|
N
|
300=50/
|
|
2
|
触刀分离点到静触头距离
|
mm
|
＞180mm
|
|
3
|
进出线端
|
μΩ
|
≤150
|
|
4
|
机械寿命
|
次
|
1000
|
|
|
|
|

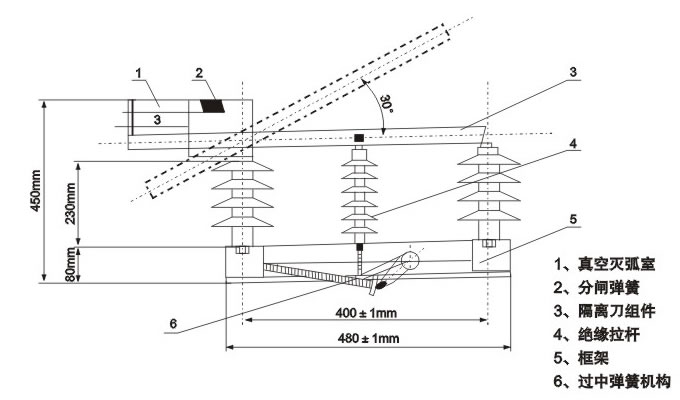

◎外形安装尺寸
|
|
|
|
|
|
