产品说明及使用方法：

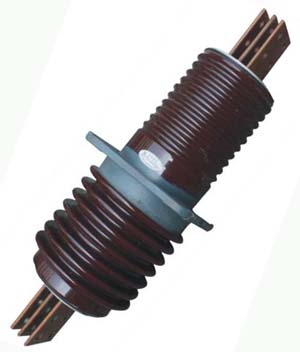

高压穿墙套管（以下简称套管）适用于额定电压（10～35)kV， 频率（15～60）Hz的三相交流系统电站和变电所配电装置上 ，供导电部分穿过隔板、墙壁或其它接地物，起绝缘支持和外部导线（母线）间固定连接之用。
使用环境条件
（1)户内套管
环境温度不高于＋40℃，不低于-40℃
海拔不超过l000m
相对湿度月平均值不大于90％
周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽
无经常性的剧烈振动
套管由瓷件、金属附件、安装法兰和导电排（杆）等组成。
穿墙瓷套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。
穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。
当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。
户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。
穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。
1.穿墙瓷套管适用于工频交流额定电40.5kv以下，安装地点周围环境温度为-40℃~+40℃，海拔不超过1000m之电站及变电所配电装置。
2.户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所。
3.穿墙瓷套管在运行中如产生局部放电现象时，应检查瓷套管法兰处或内腔有无喷铝层局部脱落现象，如有应及时采取临时均压措施。
4.安装母线穿墙瓷套管的墙孔应按其法兰加强筋尺寸开孔。
|
型号
|
额定电压kv
|
额定电流A
|
5秒钟短时电流kA不小于
|
户外端公称爬电距离mm
|
工频电压kv不小于
|
BIL kV peak 不小于
|
弯曲破坏负荷kN不小于
|
重量kg
|
|||
|
干耐受
|
湿耐受
|
击穿
|
可见电晕
|
||||||||
|
CWWL-10/2000
|
10
|
2000
|
40
|
230
|
47
|
30
|
75
|
-
|
80
|
8
|
17
|
|
CWWL-10/3150
|
10
|
3150
|
60
|
230
|
47
|
30
|
75
|
-
|
80
|
8
|
20
|
|
CWWL-10/4000
|
10
|
4000
|
80
|
260
|
47
|
30
|
75
|
-
|
80
|
16
|
30
|
|
L
|
L1
|
L2
|
L3
|
L4
|
B
|
d1
|
d2
|
a1
|
a2
|
a3
|
b
|
b1
|
δ
|
|
600
|
365
|
158
|
14
|
115
|
200
|
4-φ14
|
4-φ18
|
200
|
50
|
25
|
100
|
10*2
|
10
|
|
600
|
365
|
158
|
14
|
115
|
200
|
4-φ14
|
4-φ18
|
200
|
50
|
25
|
100
|
12*3
|
10~12
|
|
670
|
388
|
165
|
18
|
135
|
280
|
4-φ18
|
4-φ20
|
200
|
60
|
30
|
120
|
12*3
|
10~12
|
