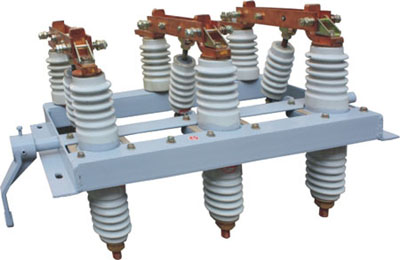

GN8/6-6/10T型户内隔离开关指定为三相交流50周波(或60周波)户内装置之用.供户内高压设备在电压无负载时,切断与闭合线路之用.其使用条件如下:
(1)海拔高度不超过1000米:
(2)环境温度不高于+40℃,不低于-30℃:
(3)相对湿度不大于85%(+20℃)
注:当海拔高度超过1000米,或环境温度于+40℃,应遵守GB311-64"高压电气设备绝缘试验电压和试验方法"和GB763-74"交流高压电器在长期工作时的发热"等标准的规定使用此种隔离开关.
|
|
|
离开关全型号
|
额定电压(千伏)
|
工作电压(千伏)
|
额定电流 安
|
极限通过电流
|
热稳定电流
|
|
峰值
|
有效值
|
1秒
|
5秒
|
10秒
|
|
GN6-6T/200及GN8-6T/200I,II,III
|
6
|
6.9
|
200
|
25.5
|
14.7
|
14.7
|
10
|
7
|
|
GN6-6T/400及GN8-6T/400I,II,III
|
6
|
6.9
|
400
|
40
|
25
|
30
|
11
|
10
|
|
GN6-6T/600及GN8-6T/600I,II,III
|
6
|
6.9
|
600
|
52
|
30
|
30
|
20
|
14
|
|
GN6-10T/200及GN8-10T/200I,II,III
|
10
|
11.5
|
200
|
25.5
|
24.7
|
14.7
|
10
|
7
|
|
GN6-10T/400及GN8-10T/400I,II,III
|
10
|
11.5
|
400
|
40
|
25
|
30
|
14
|
10
|
|
GN6-10T/600及GN8-10T/600I,II,III
|
10
|
11.5
|
600
|
52
|
30
|
30
|
20
|
14
|
|
GN6-10T/1000及GN8-10T/1000I,II.III
|
10
|
11.5
|
1000
|
75
|
43
|
43
|
30
|
21
|
|
